氣動架柱式鉆機說明書
【概述】氣動架柱式鉆機以壓縮空氣為動力可以配套使用高效螺旋鉆桿和地質鉆桿，廣泛應用于煤礦探水、注水、探排瓦斯、巷道幫錨桿孔等的鉆孔施工。
【特點】氣動架柱式鉆機具有安全防爆、轉矩大、轉速高、體積小、重量輕、結構簡單、拆裝方便等優點。氣動架柱式鉆機主機回轉具有正反轉功能，可輕松鉆機和推出鉆具；進給采用獨立馬達，給進力大，故障率低；通過控制進氣量，可以調節回轉速度和給進速度。
【原理】氣動架柱式鉆機以壓縮空氣為動力，通過回轉馬達換向閥控制回轉馬達 的回轉及換向，壓縮空氣驅動齒輪馬達旋轉，經兩級減速后驅動主軸旋轉，進而帶動鉆具工作；通過支撐氣缸換向閥控制氣缸的頂緊及松開；通過進給馬達換向閥控制鉆機的前進及后退。
氣動架柱式鉆機型號大全：
ZQJC-150/3.0S、ZQJC-150/4.1S、ZQJC-150/1.9、ZQJC-150/2.0S、ZQJC-150/2.8、ZQJC-150/2.8S、ZQJC-150/2.9、ZQJC-150/3.0S、ZQJC-150/4.1S
ZQJC-160/4.4S、ZQJC-160/4.4S 、ZQJC-160/4.5、ZQJC-160/4.6、ZQJC-180/3.0S、ZQJC-180/3.7、ZQJC-180/4.8、
ZQJC-200/5、ZQJC-200/5.0、ZQJC-200/5.0 、ZQJC-200/5.0S、ZQJC-200/5.5、
ZQJC-210/5、ZQJC-210/5.2、ZQJC-210/5.7、ZQJC-220/7.0、ZQJC-220/7.0S、ZQJC-220/7.2、ZQJC-240/6.0、
ZQJC-260/5.5、ZQJC-260/5.5S、ZQJC-260/6.1、ZQJC-260/8.0、ZQJC-260/8.0S、ZQJC-280/7.6
ZQJC-300/6.0、ZQJC-300/6.0S、ZQJC-300/6.5、ZQJC-300/6.9、ZQJC-300/6S、ZQJC-300/9、ZQJC-300/9.0、ZQJC-300/9.0S、ZQJC-300/9.1、
ZQJC-360/7.1、ZQJC-360/7.1S、ZQJC-360/8.0、ZQJC-360/9.0S、ZQJC-370/7.1、ZQJC-380/10.0S、ZQJC-380/8.0、
ZQJC-400/10、ZQJC-400/7.1、ZQJC-400/7.5、ZQJC-400/7.5S、ZQJC-400/8.0、
ZQJC-420/10.0、ZQJC-420/10.0S、ZQJC-430/10.0、ZQJC-460/10.0S、ZQJC-480/8.5
ZQJC-500/10、ZQJC-560/10.0、ZQJC-560/10.0S、ZQJC-570/10.0、ZQJC-580/10.0S、ZQJC-600/10.0、
ZQJC-720/10.0、ZQJC-720/10.0S、ZQJC-730/10.0、
ZQJC-800/10.0、ZQJC-800/10.0S、ZQJC-800/11.0、ZQJC-920/10.0S

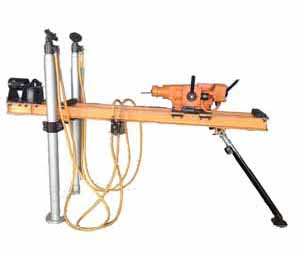

ZQJC-150/2.8氣動架柱式鉆機ZQJC-150/2.8氣動架柱式鉆機
ZQJC-150/2.8氣動架柱式鉆機·特點
1、該機為氣缸頂緊，帶有正反轉，可以輕松鉆進和退出鉆具；
2、由氣馬達帶動特種優質鋼齒條來進給和后退，可提高效率60%以上；
3、高性能的合金鋼雙架柱，重量輕，穩定性高，移動方便。
ZQJC-150/2.8氣動架柱式鉆機·技術參數表
| 性能參數 | 單位 | 數值 | ||
|---|---|---|---|---|
| 工作氣壓 | MPa | 0.40 | 0.50 | 0.63 |
| 額定轉矩 | N·m | 140 | 150 | 160 |
| 額定轉速 | r/min | 150 | 180 | 190 |
| 最大輸出功率 | kW | 2.1 | 2.8 | 3.1 |
| 最大負荷轉矩 | N·m | 200 | 250 | 270 |
| 動力失速轉矩 | N·m | 210 | 260 | 280 |
| 起動轉矩 | N·m | 205 | 255 | 275 |
| 負荷耗氣量 | m3/min | 4.7 | 5.5 | 6.2 |
| 空載轉速 | r/min | 430 | 450 | 460 |
| 1/2空載轉速 | r/min | 215 | 225 | 230 |
| 1/2空載轉速時的轉矩 | N.m | 100 | 120 | 120 |
| 噪聲 聲壓級 | dB(A) | 106 | 108 | 110 |
| 噪聲 聲頻率級 | dB(A) | 116 | 118 | 120 |
| 鉆尾尺寸 | mm | 18×18 | ||
| 鉆孔直徑 | mm | Φ76-Φ110 | ||
| 推進力 | kn | 5 | ||
| 導軌長度 | mm | 2200 | ||
| 導軌推進行程 | mm | 1300 | ||
| 空載推進速度 | mm/min | 6000 | ||
| 最大工作高度 | mm | 1500 | ||
| 最小工作高度 | mm | 500 | ||
| 主機重 | kg | 45 | ||
| 支撐機構機重 | kg | 130 | ||

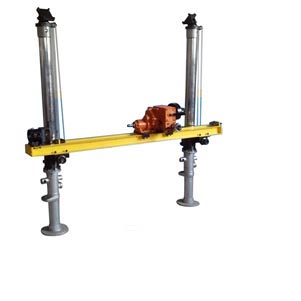

ZQJC-200/5氣動架柱式鉆機
ZQJC-200/5氣動架柱式鉆機是專門為瓦斯?jié)舛雀咔揖虏灰资褂秒娫吹南锏涝O(shè)計，該機為氣缸頂緊，帶有正反轉，有氣馬達帶動齒條來進給和后退，大大降低了工人的勞動強度。該機主要用在鉆探測地質構造煤層探水探瓦斯孔、煤層注水孔和卸放壓力孔。
ZQJC-200/5氣動架柱式鉆機的性能參數表| 序號 | 基本性能參數 | 單位 | ZQJC-200/5 | ||
|---|---|---|---|---|---|
| 1 | 工作氣壓 | Mpa | 0.40 | 0.50 | 0.63 |
| 2 | 額定轉矩 | N.m | 180 | 200 | 210 |
| 3 | 額定轉速 | r/min | 220 | 240 | 260 |
| 4 | 額定功率 | Kw | 4.1 | 5.0 | 5.6 |
| 5 | 最大負荷轉矩 | N.m | 245 | 295 | 320 |
| 6 | 動力失速轉矩 | N.m | 270 | 320 | 350 |
| 7 | 動力啟動轉矩 | N.m | 260 | 310 | 340 |
| 8 | 耗氣量 | m/min | 5.0 | 5.5 | 6.0 |
| 9 | 空載轉速 | r/min | 550 | 600 | 650 |
| 10 | 1/2空載轉速 | r/min | 275 | 300 | 325 |
| 11 | 1/2空載轉速時的轉矩 | N.m | 140 | 150 | 160 |
| 12 | 推進力 | KN | 5 | ||
| 13 | 噪聲（聲壓級） | dB（A） | 106 | 108 | 110 |
| 14 | 導軌長度 | mm | 2200 | ||
| 15 | 導軌推進行程 | mm | 1300 | ||
| 16 | 空載推進速度 | mm | 6000 | ||
| 17 | 最大工作高度 | mm | 1500 | ||
| 18 | 最小工作高度 | mm | 200 | ||
| 19 | 主機重 | kg | 62 | ||
| 20 | 架柱機重 | kg | 130 | ||
| 21 | 鉆尾尺寸 | mm | 18×18 | 24×24 | 26×26 |
| 22 | 鉆孔直徑 | mm | φ76~φ110 | ||
ZQJC-200/5氣動架柱式鉆機

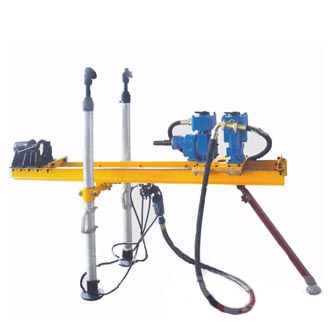

ZQJC-220/7.0氣動架柱式鉆機
ZQJC-260/8.0氣動架柱式鉆機
ZQJC-220/7.0氣動架柱式鉆機 · ZQJC-260/8.0氣動架柱式鉆機
序號 |
性能參數 |
單位 |
參考值 |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 |
鉆機型號 |
- |
ZQJC-220/7.0 |
ZQJC-260/8.0 |
|||||||||||
2 |
工作壓力 |
MPa |
0.4 |
0.5 |
0.63 |
0.4 |
0.5 |
0.63 |
|||||||
3 |
額定轉矩 |
N·m |
200 |
220 |
240 |
240 |
260 |
280 |
|||||||
4 |
額定轉速 |
r/min |
280 |
305 |
315 |
275 |
295 |
310 |
|||||||
5 |
最大輸出功率 |
kW |
5.9 |
7.0 |
7.9 |
6.9 |
8.0 |
9.0 |
|||||||
6 |
最大負荷轉矩 |
N·m |
250 |
280 |
295 |
290 |
315 |
330 |
|||||||
7 |
動力失速轉矩 |
N·m |
270 |
290 |
315 |
310 |
340 |
350 |
|||||||
8 |
起動轉矩 |
N·m |
260 |
290 |
305 |
300 |
325 |
340 |
|||||||
9 |
耗氣量 |
m3/min |
5 |
6 |
7 |
5.5 |
7 |
7.5 |
|||||||
10 |
空載轉速 |
r/min |
750 |
850 |
950 |
740 |
840 |
900 |
|||||||
11 |
1/2空載轉速 |
r/min |
375 |
425 |
475 |
370 |
420 |
450 |
|||||||
12 |
1/2空載轉速下轉矩 |
N·m |
170 |
190 |
210 |
180 |
200 |
220 |
|||||||
13 |
噪聲 |
聲功 |
dB(A) |
≤116 |
≤118 |
≤120 |
≤116 |
≤118 |
≤120 |
||||||
聲壓級 |
dB(A) |
≤106 |
≤108 |
≤110 |
≤106 |
≤108 |
≤110 |
||||||||
14 |
推進力 |
kN |
6 |
8 |
10 |
6 |
8 |
10 |
|||||||
15 |
導軌長度 |
mm |
2000 |
2000 |
|||||||||||
16 |
導軌推進行程 |
mm |
1250 |
1250 |
|||||||||||
17 |
空載推進速度 |
mm/min |
5000 |
5000 |
|||||||||||
18 |
主軸傾斜角度 |
|
±70° |
±70° |
|||||||||||
19 |
最大工作高度 |
mm |
1600 |
1600 |
|||||||||||
20 |
最小工作高度 |
mm |
600 |
600 |
|||||||||||
21 |
主機重 |
kg |
45 |
48 |
|||||||||||
22 |
架柱機重 |
kg |
68 |
68 |
|||||||||||
23 |
鉆尾尺寸 |
mm |
18×18 24×24 26×26 |
||||||||||||
24 |
鉆孔直徑 |
mm |
φ76～φ89 |
φ76～φ89 |
|||||||||||

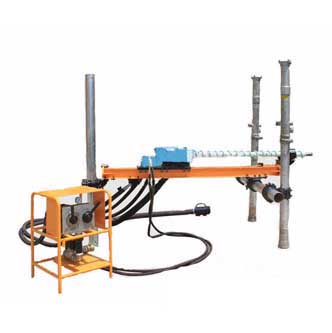

ZQJC-300/9.0氣動架柱式鉆機 · ZQJC-360/7.1氣動架柱式鉆機
序號 |
性能參數 |
單位 |
參考值 |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 |
鉆機型號 |
- |
ZQJC-300/9.0 |
ZQJC-360/7.1 |
|||||||||||
2 |
工作壓力 |
MPa |
0.4 |
0.5 |
0.63 |
0.4 |
0.5 |
0.63 |
|||||||
3 |
額定轉矩 |
N·m |
280 |
300 |
320 |
310 |
360 |
370 |
|||||||
4 |
額定轉速 |
r/min |
260 |
290 |
295 |
170 |
190 |
200 |
|||||||
5 |
最大輸出功率 |
kW |
7.6 |
9.0 |
9.8 |
5.5 |
7.1 |
7.7 |
|||||||
6 |
最大負荷轉矩 |
N·m |
440 |
460 |
470 |
490 |
500 |
520 |
|||||||
7 |
動力失速轉矩 |
N·m |
460 |
480 |
490 |
510 |
530 |
540 |
|||||||
8 |
起動轉矩 |
N·m |
450 |
470 |
480 |
500 |
520 |
530 |
|||||||
9 |
耗氣量 |
m3/min |
6.5 |
8 |
8.6 |
7 |
8 |
9 |
|||||||
10 |
空載轉速 |
r/min |
500 |
600 |
700 |
360 |
400 |
440 |
|||||||
11 |
1/2空載轉速 |
r/min |
250 |
300 |
350 |
180 |
200 |
220 |
|||||||
12 |
1/2空載轉速下轉矩 |
N·m |
250 |
270 |
290 |
290 |
340 |
360 |
|||||||
13 |
噪聲 |
聲功 |
dB(A) |
≤116 |
≤118 |
≤120 |
≤116 |
≤118 |
≤120 |
||||||
聲壓級 |
dB(A) |
≤106 |
≤108 |
≤110 |
≤106 |
≤108 |
≤110 |
||||||||
14 |
推進力 |
kN |
6 |
8 |
10 |
6 |
8 |
10 |
|||||||
15 |
導軌長度 |
mm |
2000 |
2000 |
|||||||||||
16 |
導軌推進行程 |
mm |
1250 |
1250 |
|||||||||||
17 |
空載推進速度 |
mm/min |
5000 |
5000 |
|||||||||||
18 |
主軸傾斜角度 |
|
±70° |
±70° |
|||||||||||
19 |
最大工作高度 |
mm |
1600 |
1600 |
|||||||||||
20 |
最小工作高度 |
mm |
600 |
600 |
|||||||||||
21 |
主機重 |
kg |
48 |
48 |
|||||||||||
22 |
架柱機重 |
kg |
68 |
68 |
|||||||||||
23 |
鉆尾尺寸 |
mm |
18×18 24×24 26×26 | ||||||||||||
24 |
鉆孔直徑 |
mm |
φ76～φ89 |
φ76～φ89 |
|||||||||||
ZQJC-300/9.0氣動架柱式鉆機
ZQJC-360/7.1氣動架柱式鉆機
氣動架柱式鉆機開機前注意事項
作業人員要嚴格按規程措施操作，做到安全施工。工作面范圍3m不允許有除工作人員以外人員停留。
1、檢查各接頭是否緊固牢固；
2、嚴禁觸及旋轉的鉆具、鉆套；
3、鉆機在不使用時要將進氣管路拆除；
4、鉆機以壓縮空氣為動力，使用時，工作氣壓不得超過0.63Mpa；停機時應可靠地關閉進氣閥門，防止回轉機構自動開啟；
5、連接的壓縮空氣軟管必須牢固、可靠，嚴防接頭突然松脫或軟管突然爆裂造成人員傷亡事故；
6、鉆機鉆孔過程中，要注意推進力適當，嚴禁使鉆桿在彎曲狀態下工作，防止鉆桿突然斷裂或更換鉆桿操作不當，造成鉆桿從鉆孔中脫出而砸傷操作人員的事故；
7、調整鉆機工作位置時，應緩慢開啟、關閉、調整氣動閥門，嚴禁突然起落氣動構件，防止氣動構件突然上升時刮傷操作人員、突然下落時砸傷或夾傷操作人員。
8、操作或移動鉆機時，要注意互相協調，嚴防操作不當造成人員傷害。
氣動架柱式鉆機操作流程
1、開機前要認真檢查油杯中的油量，若發現油量不足時應及時加注機油。2、將鉆機各部分組裝好，連接處要接穩接牢。
3、打開氣閥，將管路中的贓物吹干凈。
4、檢查供氣系統，確定控制開關處于“關閉”位置后，連接鉆機進氣管。
5、調整氣腿連接管，確定鉆孔高度后緊固氣腿，開啟氣腿換向閥，將氣腿頂緊頂板。
6、根據需要調整鉆孔角度后，緊固氣腿連接管，調節副支撐角度，固定鉆機。
7、安裝鉆具后，將回轉馬達換向閥手柄向前板至“正轉”，鉆桿順時針旋轉，同時也將進給馬達換向閥手柄向前扳扳至“前進”，主機前行開始鉆孔，進給馬達可由換向閥控制無級調速，根據實際使用情況與回轉馬達互相匹配以達到高效鉆進的目的。
8、第一根鉆桿鉆入后，停機（回轉和進給的換向閥手柄放置中間位置）。回轉馬達換向閥手柄扳至“反轉”，將進給馬達換向閥手柄向后扳至“后退”，鉆機退回，停機，更換下一根鉆桿。
9、鉆孔完畢后，將回轉馬達換向閥手柄向后扳扳至“反轉”，鉆桿逆時針旋轉，同時將進給馬達換向閥手柄向后扳至“后退”，主機后退，依次退出鉆桿。
氣動架柱式鉆機的保養和維修
1、氣動架柱式鉆機在使用過程中，必須保持清潔、完好、功能齊全、靈活可靠，必須進行日常維護和定期檢修。2、開機前必須檢查各操作手柄是否靈活可靠、各管路接口是夠接穩接牢。
3、定期檢查油杯中的油量，及時補充機油。
4、檢查導軌、滑塊及齒條的磨損情況，若有嚴重磨損應予以報廢，清洗涂油后裝好。
5、檢查各支撐部件，若有嚴重?fù)p傷應予以報廢，更換新的易損件；可用部分清洗涂油后裝好。
6、主機檢修 拆開主機，檢查各部件損傷情況，磨損嚴重的應予以報廢，可用部件清洗涂油后裝好。
